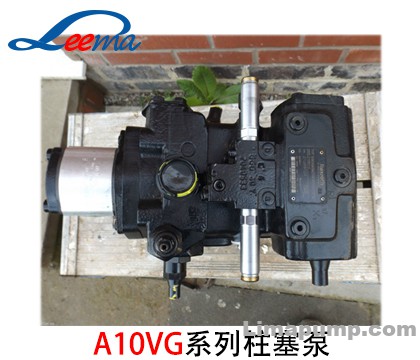

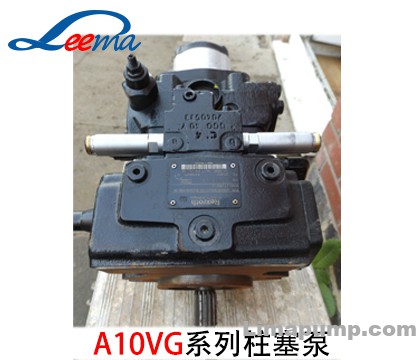

A10VG柱塞泵（力士乐）

　　力士乐A10VG系列柱塞泵特性：

　　1、力士乐A10VG系列变量轴向柱塞采用斜盘设计，用于闭式回路中的静液压传动。

　　2、流量与驱动转速和排量成正比，可以达到无极调节。

　　3、输出流量随斜盘摆角从零增加到最大值而增加。

　　4、斜盘摆过中位，可以平稳的改变液流方向

　　5、高通用性的控制块提供各种控制和调节功能。

　　6、每个高压侧均配有两个溢流阀，用来防止静液压传动过载

　　7、溢流阀同时也具有补油阀的作用。

　　8、内置补油泵用作供油和控制泵

　　9、最大补油压力由内置补油溢流阀限制。

　　力士乐A10VG系列柱塞泵安装说明：

　　1、试运行和运行期间，轴向柱塞元件必须充满液压油并且排尽空气，经过较长时间的停机后也是需要经行注油和排气操作，以为系统可能会通过液压管路泄油。

　　2、壳体内部的泄露油必须通过壳体最高的泄油口排至油箱，油口的最小吸油压力不得低于0.8bar的绝对压力。(冷启动的时候为0.5bar绝对压力)

　　3、在所有的工作状态中，吸油管路和壳体泄油管路必须进入油箱，而且必须低于最低油液面。

　　力士乐A10VG系列闭式变量泵技术和结构详解

　　3.1 轴向柱塞元件：斜盘结构变量泵，公称压力300bar，峰值压力350bar。

　　3.2 工作方式：是一种用于闭式回路的液压泵。

　　3.3 规格(cc/r)：18、28、45、63.

　　3.4 控制装置：机械转动销控制;或液压控制(直动式或先导式或机械伺服);或电气控制(带比例电磁铁或带开关电磁铁)。

　　3.5 压力切断阀：无压力切断阀或带压力切断阀(带DA控制阀的型式为标配)。

　　3.6 零位开关(仅适用于HW)：无零位开关或带零位开关(带DEUTSCH插头)。

　　3.7 机械行程限制器：无机械行程限制器或带机械行程限制器(外部可调)。

　　3.8 零位弹簧定心(仅适用于MD)：无弹簧对中归原始位置或带弹簧对中归原始位置。

　　3.9 DA控制阀：无DA控制阀，或带DA控制阀(固定设定值)，或带DA控制阀(可使用控制杆机械调节)，或带DA控制阀(固定设定值，安装有液压寸劲阀，使用制动液控制)，或带DA控制阀(固定设定值，带先导控制装置油口)，或带DA控制阀(固定设定值，安装有液压寸劲阀，使用矿物油控制)。

　　3.10 系列：系列1，标号0.

　　3.11 旋转方向：顺时针或逆时针(从轴端看)。

　　3.12 密封：丁晴橡胶，轴密封圈为氟橡胶。

　　3.13 轴伸：花键轴(ANSI B92.1a-1976).

　　3.14 安装法兰：SAE J744-2-螺栓。

　　3.15 工作油口(公制固定螺栓)：SAE法兰油口A/B，左边同侧，吸油口S下侧;或A/B螺纹油口，右边同侧，吸油口S下侧。

　　3.16 补油泵：无内置补油泵或带内置补油泵，均可带或不带通轴驱动。

　　3.17 安全阀：带高压溢流阀，直动式(固定设定值)。设定范围：100-250bar或250-320bar。可带或不带旁通阀。

　　3.18 过滤：过滤器安装于辅助泵吸油管路(过滤器不包括在供货范围内);或过滤在补油泵压油回路(带外部补油回路过滤油口);或外部供油(无内置补油泵的型式-N00，K…)。

　　3.19 电磁铁插头(仅适用于EP、EZ和DA):DEUTSCH插头(注塑、2芯)，或HIRS CHMANN插头。

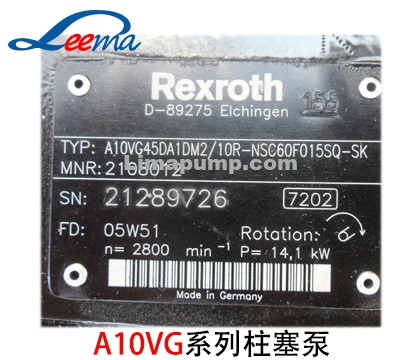

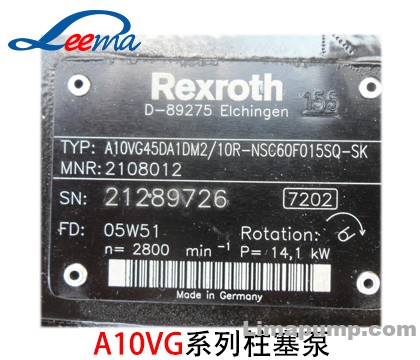

力士乐A10VG系列柱塞泵型号：
