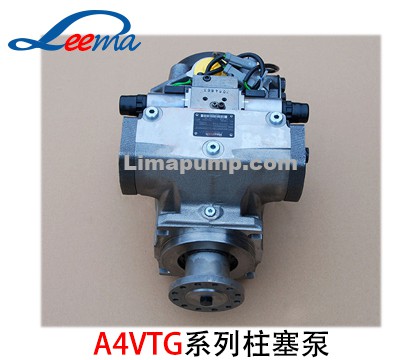

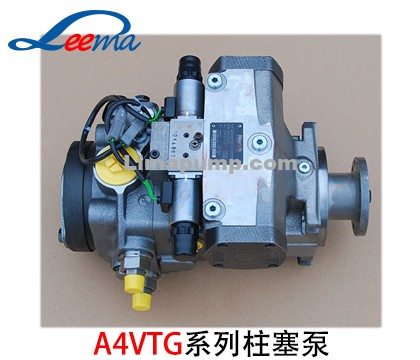

A4VTG柱塞泵（力士乐）

　　力士乐A4VTG系列柱塞泵特性：

　　◆斜盘设计轴向柱塞变量泵，用于闭式回路中的静压传动

　　◆流量与驱动转速和排量成比例;

　　◆随着斜盘角度从零增加至其最大值，流量增加;

　　◆当斜盘通过中位时，液压油流动方向会平稳改变;

　　◆高压油口装有两个压力溢流阀，以防静压传动(泵和马达)过载;

　　◆高压溢流阀也可以作为补油阀使用;

　　◆内置补油泵充当进料泵并控制压力供应;

　　◆最大补油压力受内置的补油溢流阀限制。

　　力士乐A4VTG系列柱塞泵技术参数：

　　规格:071、090

　　工作压力;公称压力40MPa，峰值压力45MPa

　　控制方式：

　　HW1 –液压比例控制，机械伺服，后侧手柄式六角轴;

　　EP3 –带紧急启动和弹簧复位的电气比例控制U=12VDC

　　EP4–带紧急启动和弹簧复位的电气比例控制U=24VDC

　　A –带直接控制的高压溢流阀

　　力士乐A4VTG系列柱塞泵安全说明：

　　–A4VTG泵设计用于闭式回路中。

　　–轴向柱塞元件的项目规划、组装和调试必须由合格人员进行。

　　–工作管路油口和功能油口仅设计用于液压管路。

　　–运行期间及运行后不久，轴向柱塞单元(特别是电磁铁)可能存在造成灼伤的风险。应采取适当的安全措施(例如穿着防护服)。

　　–根据轴向柱塞元件的不同工作状态(工作压力、油液温度)，特性可能会改变。

　　–压力油口：

　　油口和固定螺纹设计用于最大规定压力。机器或系统制造商必须确保连接元件和管路的安全系数满足规定的工作条件(压力、流量、液压油、温度)。

　　–必须遵循此处包含的数据和说明。

　　–采用以下紧固扭矩：

　　·轴向柱塞元件的螺纹孔：

　　最大允许紧固扭矩MGmax对于螺纹孔是最大值，不得超过该值。

　　·接头：

　　关于所用接头的紧固扭矩，请参见制造商说明。

　　·固定螺钉：

　　对于符合DIN 13标准的固定螺钉，我们建议根据VDI 2230对其紧固扭矩单独进行检查。

　　·锁紧螺钉：

　　对于轴向柱塞元件附带提供的金属锁紧螺钉，施加锁紧螺钉所需的紧固扭矩MV。有关数值，请参见下表。

　　–该产品未被认证为满足DIN EN ISO 13849的通用机器安全概念要求的部件。

力士乐A4VTG系列柱塞泵型号：
