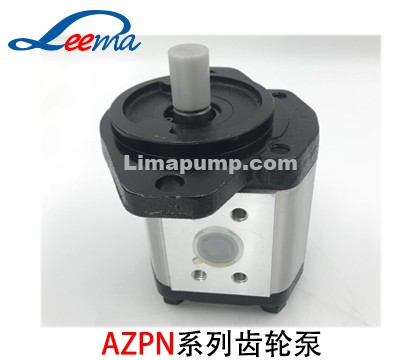

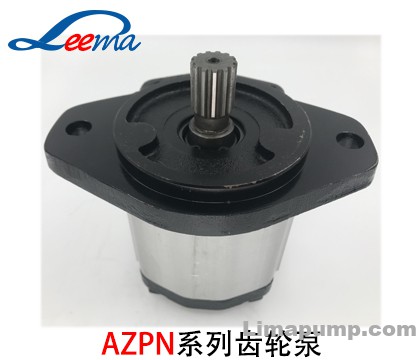

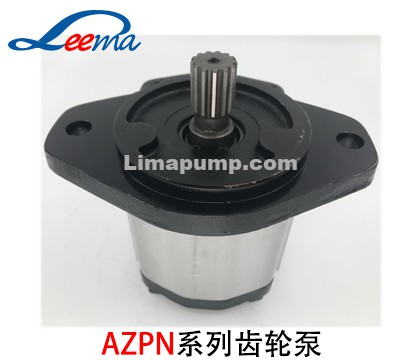

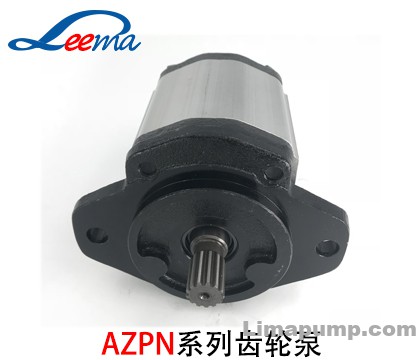

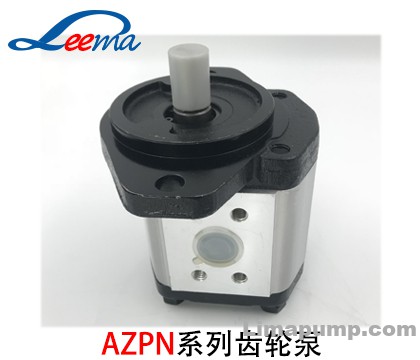

AZPN齿轮泵（力士乐）

　　力士乐AZPN系列齿轮泵特性：

　　– 公称压力 250 bar

　　– 采用滑动轴承，适合重负荷应用

　　– 传动轴符合 ISO 或 SAE 要求

　　– 可以实现多台泵的组合

　　– 管路油口：采用连接法兰

　　– 通过大规模生产，实现持续的高质量

　　– 可提供多种配置变型

　　力士乐AZPN系列齿轮泵概述：

　　目前可提供的力士乐外啮合齿轮泵，包括：四个系列(B、F、N 和 G)的标准力士乐齿轮泵，以及三个系列(S、T 和 U)的静音齿轮泵;其中，排量按不同的齿宽进行分级。通过法兰、轴和阀的不同布置、以及多级泵的各种组合方式，还可得到其它配置变型。

　　力士乐AZPN系列齿轮泵结构：

　　这款外啮合齿轮泵，主要由支撑在轴承衬套或轴承(取决于不同的系列)上的一对齿轮、以及配备前盖和后盖的泵壳组成。传动轴从泵的前盖向外伸出，并通过轴密封圈加以密封。轴承上的这些支承力，则由专用的轴承衬套所吸收;由于滑动轴承具有足够的弹性力，因而形成了面接触、而不是线接触的方式。由于这样，因而还确保了泵的出色耐磨性——尤其是在低速运行时。

　　这对齿轮分别有12个齿，从而可保持齿轮泵产生最低限度的流量脉动和噪音。内部密封是通过补偿力实现的，这些力与输出压力成正比。利用这种补偿方式，就能确保实现最优的效率。这些轴承为间隙(也即介于输送高压油液的轮齿之间)的末端提供密封功能。通过对轴承衬套的后部输入工作压力，就可以控制介于轮齿与轴承之间的密封区域。这些专用密封件，构成了这一区域的边界。对于轮齿顶部的这些径向间隙，则通过将齿轮推向泵壳的内部作用力而实现密封。

　　力士乐AZPN系列齿轮泵注意事项：

　　– 液压泵的装配、维护和修理，只能由经过授权、技术熟练并训练有素的人员来完成。

　　– 只能以规定的数据操作液压泵(参见第 12 页)。

　　– 液压泵只能在合适的工作条件下运行。

　　– 在开展泵的维修或保养工作之前，必须进行系统的卸荷。

　　– 用户不得擅自对液压泵进行变换和改装，否则会影响其安全和功能。

　　– 必须始终配备安全装置(比如联轴器保护罩)，并且不得拆除现有的安全装置。

　　– 必须确保将全部的固定螺栓都旋紧(遵循规定的紧固扭矩值)。

　　– 必须切实遵循通用安全和事故预防法规。

　　力士乐AZPN系列齿轮泵滤油方式建议：

　　外啮合齿轮泵的大部分故障案例均由污染的液压油所导致。鉴于保修条款并不涵盖污染所造成的磨损，所以建议采用符合洁净度水平 20/18/15 ISO 4406 的过滤方式，从而在污染颗粒大小和浓度方面将污染降至容许的级别：我们建议：应始终采用全流量滤油器。根据 ISO 4406 的要求，液压油的基本污染不得超出等级 20/18/15。过去的经验表明，新的油液往往都高于这一限值。在这种情况下，应使用带有专用滤油器的注油装置。

力士乐AZPN系列齿轮泵型号：
