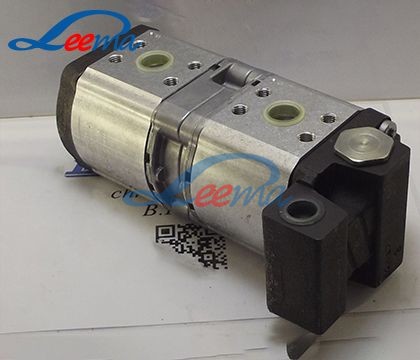

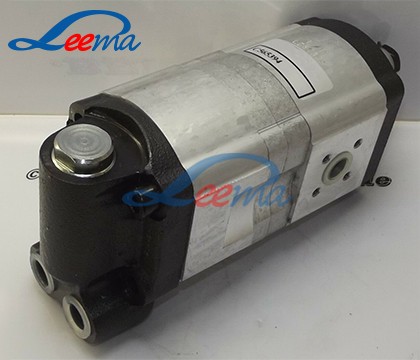

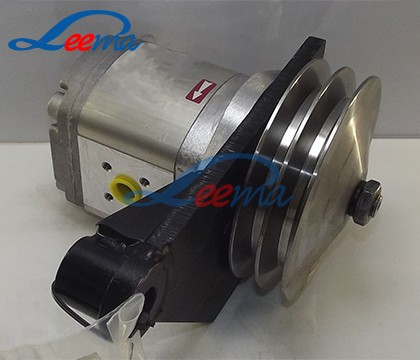

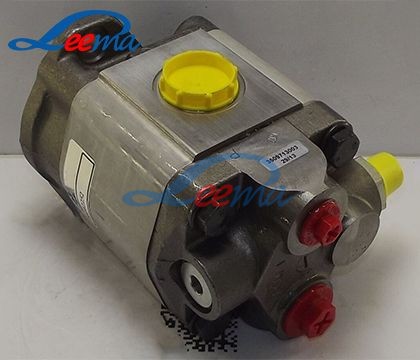

滴灌机双联齿轮泵

　　农机液压齿轮泵概述：

　　农机液压齿轮泵排量方法：

　　排量齿轮副的密闭区域，与传动轴的旋转方式相配合，从而形成了左图的流量特性曲线(示意性)。在标准型液压泵中，成对的齿轮每啮合一次，在这条特性曲线上就会脉动一次。在采用双齿面结构之后，这种静音泵的流量脉动降低了75% ——相应地也降低了下游系统元件上的流量脉动——新的频率等于基础频率的两倍。在这个过程中，齿轮副呈现了一个更小的后齿面齿隙，因而提供液压密封的不仅有被动齿轮的前齿面，而且还包括后齿面。通过这种方式，前、后齿面交替地产生液流排放。而且，通过调节计量槽口的形状，就可以将液压作用线扩展为标准型液压泵的一半。

　　农机液压齿轮泵结构：

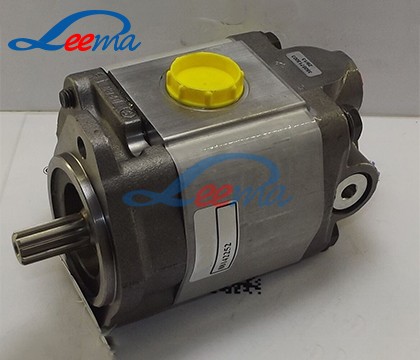

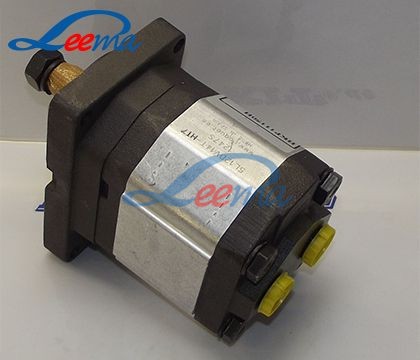

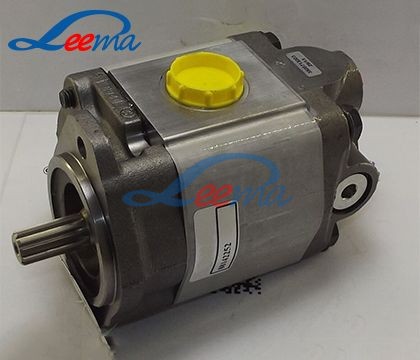

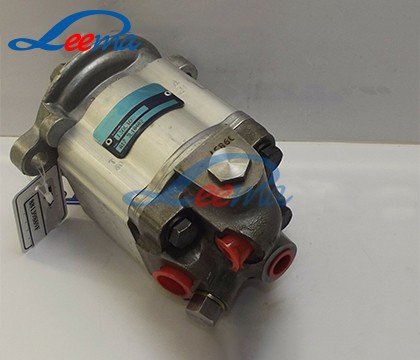

　　这款外啮合齿轮泵，主要由支撑在轴承衬套或轴承(取决于不同的系列)上的一对齿轮、以及配备前盖和后盖的泵壳组成。传动轴从泵的前盖向外伸出，并通过轴密封圈加以密封。轴承上的这些支承力，则由专用的滑动轴承所吸收;由于滑动轴承具有足够的弹性力，因而形成了面接触、而不是线接触的方式。由于这样，因而还确保了泵的出色耐磨性——尤其是在低速运行时。这对齿轮分别有12个齿，从而可保持齿轮泵产生最低限度的流量脉动和噪音。

　　内部密封是通过补偿力实现的，这些力与输出压力成正比。利用这种补偿方式，就能确保实现最优的效率。通过对轴承衬套的后部输入工作压力，就可以控制介于轮齿与轴承之间的密封区域。这些专用密封件，构成了这一区域的边界。对于轮齿顶部的这些径向间隙，则通过将齿轮推向泵壳的内部作用力而实现密封。

　　农机液压齿轮泵规格：

　　结构： 外啮合齿轮泵

　　安装： 法兰或带有套管的贯穿螺栓

　　管路油口： 法兰

　　旋转方向(从轴的视点看)： 顺时针或逆时针，只能以图示的旋转方向驱动这台液压泵

　　安装位置： 任何部位

　　排量：004-135CC/r(每一转004-135毫升)

　　压力: 额定：250bar(公斤) 最高 280bar(公斤)

　　轴上的负载： 径向和轴向力，待咨询后确定

　　环境温度范围： –30℃…+80℃ ，使用NBR 密封件

　　–20℃…+110℃，使用FKM 密封件

　　液压油： – 矿物油应当符合 DIN 51 524，1-3;然而在更高的负载条件下，至少应采用符合推荐的HLP 液压流体;

　　– 符合RC 90220 要求;

　　– 经过咨询，可以采用其它的工作流体

　　粘度： 12…800 mm2/s，允许的范围

　　20…100 mm2/s，推荐的范围

　　…2000 mm2/s，泵的起动所允许的范围

　　液压油温度范围： –30℃…+80℃　–20℃…+110℃，使用FKM 密封件

　　过滤： 洁净度等级至少达到 20/18/15，符合 ISO 4406(1999)

　　农机液压齿轮泵注意事项：

　　外啮合齿轮泵的大部分故障案例均由污染的液压油所导致。鉴于保修条款并不涵盖污染所造成的磨损，所以建议采用符合洁净度水平 20/18/15 ISO 4406 的过滤方式，从而在污染颗粒大小和浓度方面将污染降至容许的级别：

　　污染度等级 ISO 4406 18/15 19/16

　　需要达到的水平 βX = 75 20 25

　　我们建议：应始终采用全流量滤油器。根据 ISO 4406 的要求，液压油的基本污染不得超出等级 20/18/15。过去的经验表明，新的油液往往都高于这一限值。在这种情况下，应使用带有专用滤油器的注油装置。
